FDS Loader casero



Para comenzar esta nueva secciond e Famicom, pense... que que mejor manera que mostrar un “invento” casero que hice algun tiempo atras

Invento muy util sea dicha la verdad!!  poder jugar a *todos*? los juegos de la Famicom Disk System en nuestra Famicom, de forma real, sin emulacion, no tiene precio

Que necesitamos? pues no, no necesitamos un FDS real, pero si el conector del FDS al Famicom, el FDS Loader Cable (FDS Ram), que es el que modificaremos

Aqui viene mi primera aclaracion  YO DISPONGO DE DOS ADAPTADORES por eso, modifique uno.  Para el que no quiera modificarlo, NO HACE FALTA, ya que se puede hacer un cable adaptador

Basicamente, lo que se hace es emular la disquetera del Famicom Disk System en el PC, asi se carga una rom, que se envia al modulo de ram del FDS, por lo que no es necesario ni tener el FDS ni el floppy

Cuelgo algunas fotos de lo que hice, pido perdon, la calidad, la camara de mi movil es bastante mala.

Basicamente, me guie en otros proyectos, pero en vez de hacer un conector externo, hice que el conector al puerto paralelo saliera del mismo conector del adaptador de ram, soldando los pines

Pongo los enlaces en los que me guie para los pinouts

Diseño original, y programa
http://sites.google.com/site/digilogistist/fdsloader

Pinout
http://famicomworld.com/workshop/tech/build-your-own-fdsloadr-cable/

Imagen

Aclarar que el software, solo funciona en MSDOS “REAL” nada de ventana, incluso tampoco Win9x, y que necesita de un PC con puerto paralelo, nada de USB.

El comando para enviar un juego al famicom es tan simple como (en mi caso el zelda):



FDSLOADR zelda.fds

Probe el software en un PC pentium 4, y no funciono, aun en MSDOS, asi que lo mejor es tener un PC mas antiguo. Las pruebas las hice en un netbook toshiba libretto 50CT Pentium 75, que es especialmente comodo, ya que es aun mas pequeño que el famicom..

Imagen
Lo primero, desarmar el conector del adaptador de ram del FDS

Imagen
Segundo, conectar los pines de forma ordenada, segun el pinout

Imagen

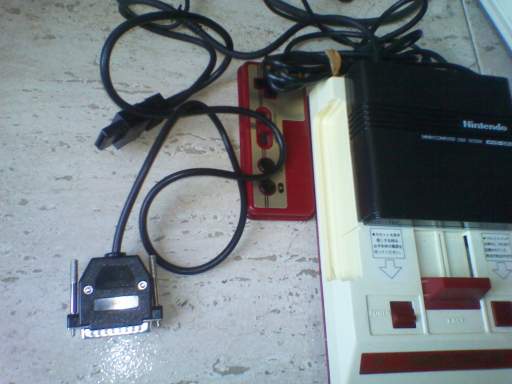

Conector ya listo, se ve que del conector sale un segundo cable para el PC

Imagen

Imagen

Imagen
Se conecta el adaptador al puerto paralelo del PC

Imagen

Imagen
Se carga el programa, la foto no se ve bien, pero se aprecia como reporta al adaptador de ram, que la bateria esta bien, y que un floppy esta insertado. Aqui se esta emulando a la disquetera

Imagen


A jugar!!!  nos esperan mas de 230 titulos!!!



2010 - TheElf
